湖南浏阳河人行景观桥获国家优质工程奖

发布日期：2020-12-18 点击量：

日前，由设计总院设计的湖南浏阳河人行景观桥（汉桥）成功获得2020-2021年度第一批国家优质工程奖。

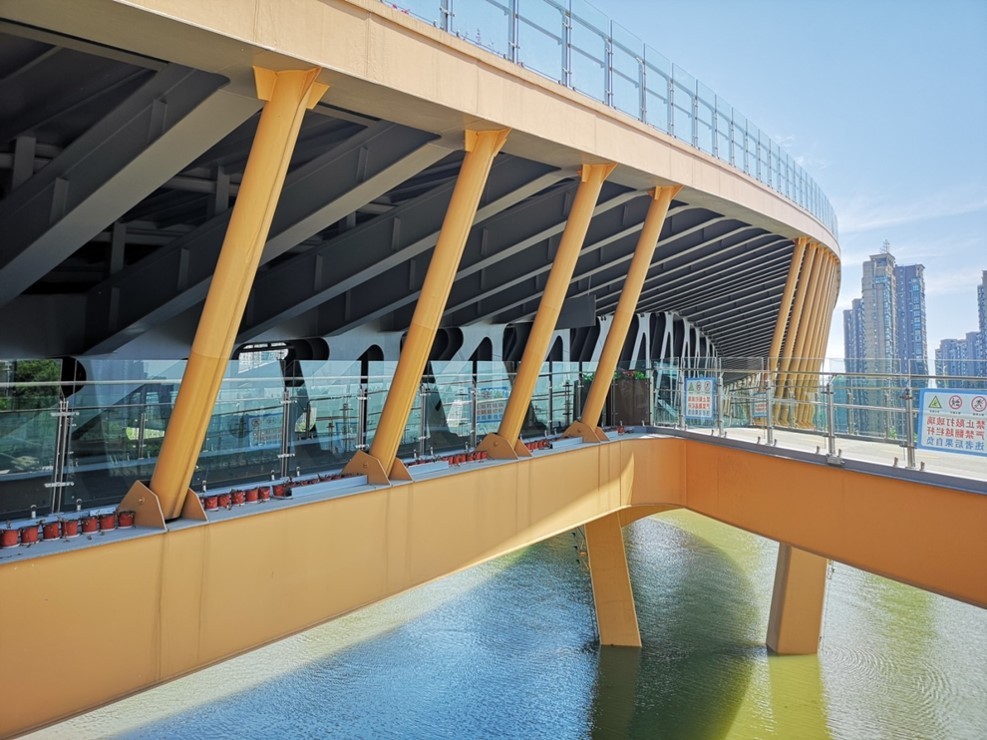

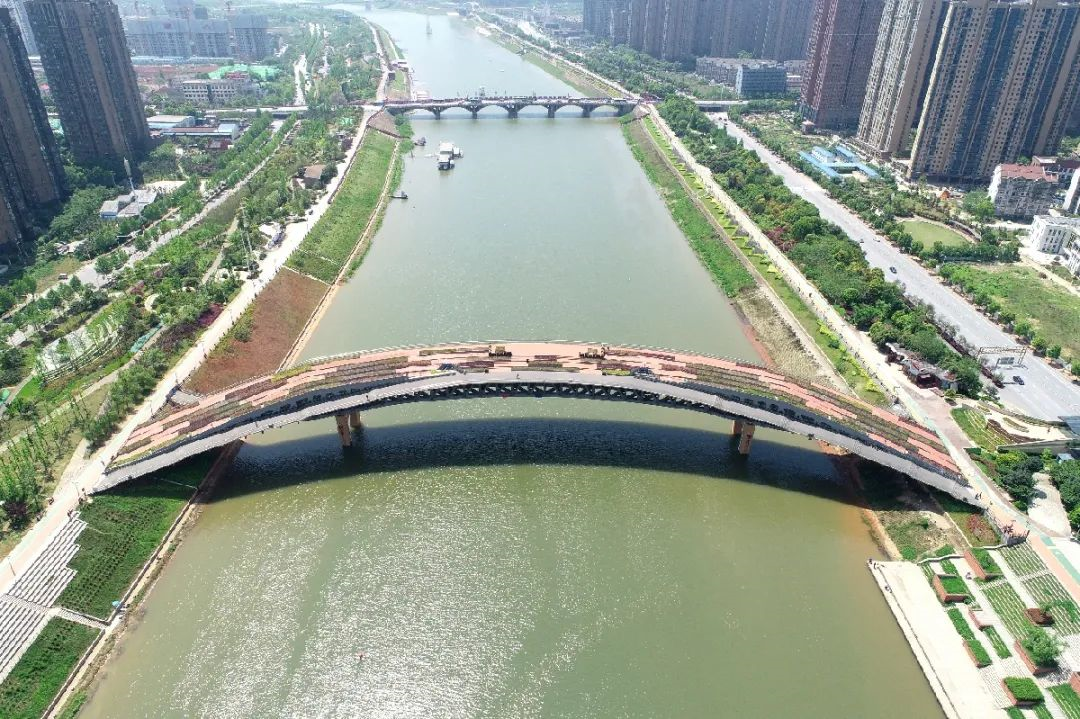

浏阳河人行景观桥（汉桥）位于湖南省长沙市浏阳河风光带，为三跨连续钢桁架梁人行桥，跨径布置为（50+120+55）米。项目设计以马王堆出土的汉琴为灵感，平面为月牙形，平曲线半径为200米，下层为7米宽非机动车道和文化墙展示区，上层为21.5米宽人行道和绿化景观区，上、下层之间设有联络通道。

新设计

项目为国内首座采用小半径大跨径双层桥面曲线钢桁架的人行景观桥。人行道内挑、非机动车道外挑，曲线半径为200米，景观效果突出。总体结构计算采用空间梁单元建模，局部复杂节点采用有限混合单元法，能准确模拟边界条件、精准计算节点应力分布，并将BIM技术应用于全过程施工组织设计。

项目设计基于物联网+健康监测系统，实现了对钢桁梁应力应变、桥梁变形、桥梁动力特性的监测，利用人脸识别监控系统对桥上行人过桥全过程进行监控。同时采用调频质量阻尼器，降低人致振动，提高小半径大跨度曲线钢桁架桥的人行舒适性。

新技术

设计总院依托该项目，对小半径大跨径双层桥面曲线桁架人行景观桥的静力特性、风致振动、人致振动及抑振措施、加工制造与安装成套技术等进行了系统研究，为同类型桥梁的设计提供了重要参考。

项目采用曲线桁架以折代曲的整体节点弯折方案，创造性地提出了降低曲线桁架桥外挑桥面板温度应力的拉板结构，成功研发了配套的减振阻尼装置，探明了双层大悬臂桥面曲线桁架桥的风阻系数。

在施工方面,研发了超大节段曲面桁片多姿态浮吊联合吊装工艺、小杆件高强钢超厚板焊接成套工艺。

新风景

作为浏阳河九道湾文化旅游产业带的重要组成部分，浏阳河人行景观桥（汉桥）将两岸风光带延伸到浏阳河中央，结合两厢用地文化产业开发产生的诱增交通需求，在交通功能上能够完善一河两岸绿道体系，统一两岸慢行体系，满足跨河慢行需求，并通过人车分流的方式保证了慢行交通安全。通过串联现代购物、游船赏景、特色美食、汉文化创意体验等主题活动，打造现代网红经济，成为了浏阳河上一道靓丽的风景。

截至目前，该项目已先后获得2017年安徽省土木建筑工程创新奖三等奖、2018年湖南省第二届BIM技术应用大赛三等奖、2018年长沙市优质工程、2019年十三届中国钢结构金奖、2019年湖南省优质工程、2019年湖南省建筑工程芙蓉奖、2020年工程建设项目绿色建造设计水平二等成果等多项国家、省级重要奖项。
